VCSEL LD激光二極管發射器件 產品醫療應用

OCT（光學相干斷層掃描）簡介

---

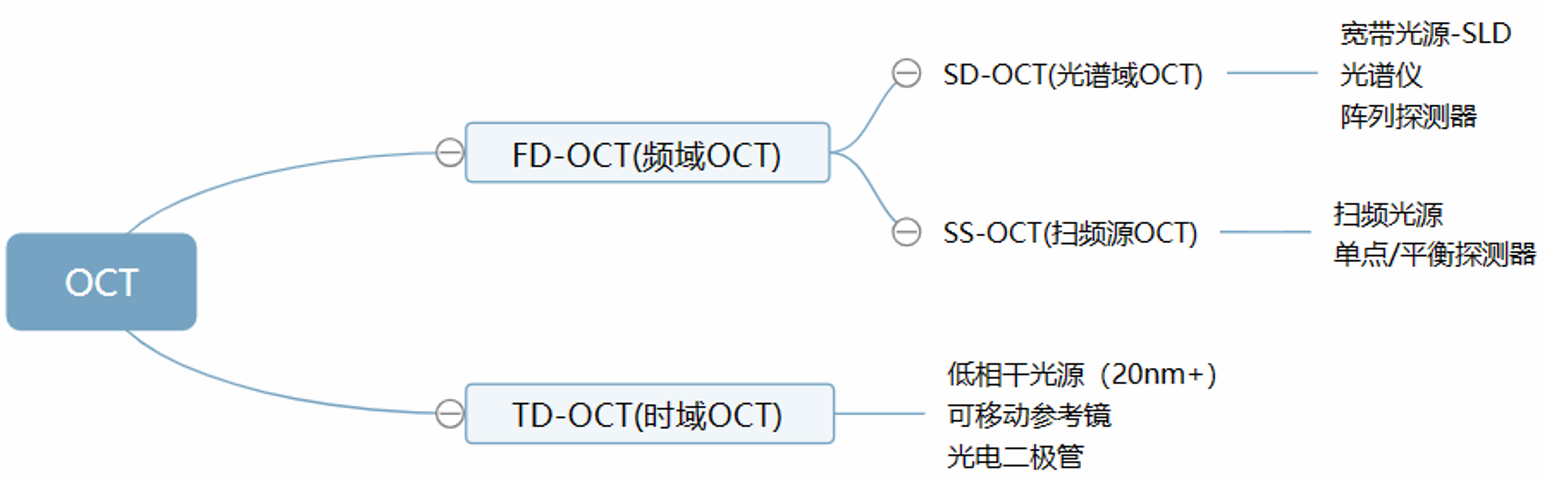

　　光學相干斷層掃描，(Optical Coherence Tomography，OCT)是一種非侵入式、高分辨率的光學成像技術。它利用低相干光干涉原理，檢測生物組織不同深度層面對入射弱相干光的背向反射或幾次散射信號，通過掃描，可得到生物組織二維或三維結構圖像。廣泛應用于眼科、牙科和皮膚科的臨床診斷，同時也向工業方向拓展。OCT分類如下圖：

OCT（光學相干斷層掃描）原理——TD-OCT

---

　　TD-OCT（時域光學相干斷層掃描）是一種基于低相干光源和邁克爾遜干涉儀的成像技術，其主要由光源(低相干光源，如SLD)、邁克爾遜干涉儀、機械掃描裝置、探測器(硅光電二極管、InGaAs)、及電子學系統等部分組成。

　　TD-OCT是一種基于光學干涉原理的成像技術，主要用于生物醫學領域。它的基礎原理是利用低相干光源發出的光，通過分光鏡分為參考光和樣品光，樣品光與生物組織相互作用后反射回來，與參考光結合形成干涉信號。通過移動參考反射鏡改變光程，實現深度掃描，最終通過信號處理重建出組織的斷層圖像。TD-OCT是技術成熟、成本較低，但成像速度相對較慢，適合對成像速度要求不高的應用場景。

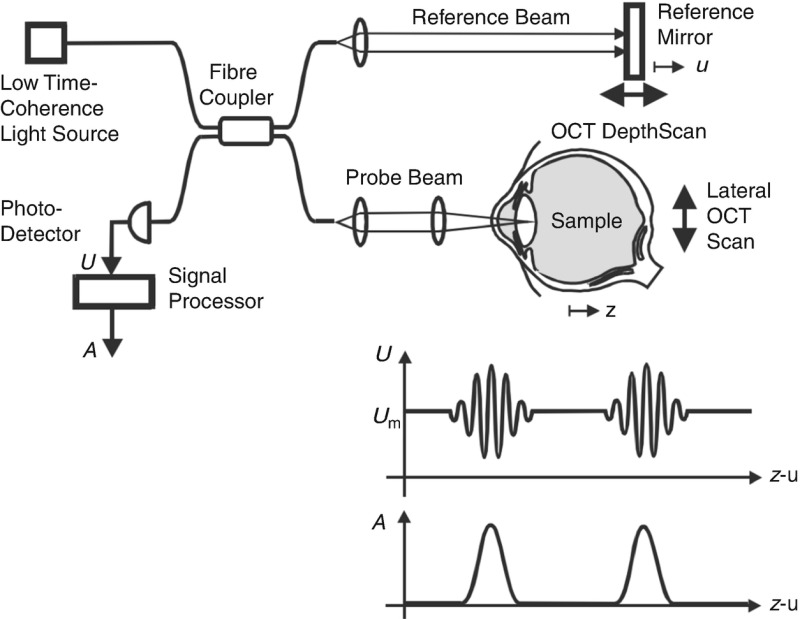

原理圖

OCT（光學相干斷層掃描）原理——FD-OCT

---

　　FD-OCD(頻域光學相干斷層掃描)是一種通過傅里葉變換處理光譜信息以獲取樣品深度信息的先進成像技術，相比傳統的時域OCT(TD-OCT)，它無需移動參考臂，顯著提升了成像速度，可實現高速實時成像。FD-OCT分為譜域OCT(SD-OCT)和掃頻源OCT(SS-OCT)兩種類型.

　　SD-OCT使用寬帶光源(如SLD)、邁克爾遜干涉儀、光譜儀(含衍射光柵和陣列探測器，如硅或InGaAs)及信號處理單元，優勢在于高成像速度和靈敏度，且無機械移動部件，系統穩定性高。SS-OCT則采用掃頻光源(如VCSEL)、邁克爾遜干涉儀、探測器(如硅或InGaAs)和信號處理單元，具有更高的成像速度、靈敏度和信噪比。

　　SD-OCT使用寬帶低相干光源，通過光譜儀將干涉光按波長分離，并利用線陣探測器同時檢測所有波長的信號，經傅里葉變換后生成高分辨率斷層圖像；而SS-OCT則采用快速可調諧窄帶激光器，樣品光與參考光在分束器處結合后產生的干涉信號由單點探測器檢測，利用光源波長的快速變化，通過傅里葉變換重建樣品不同深度的反射率分布。

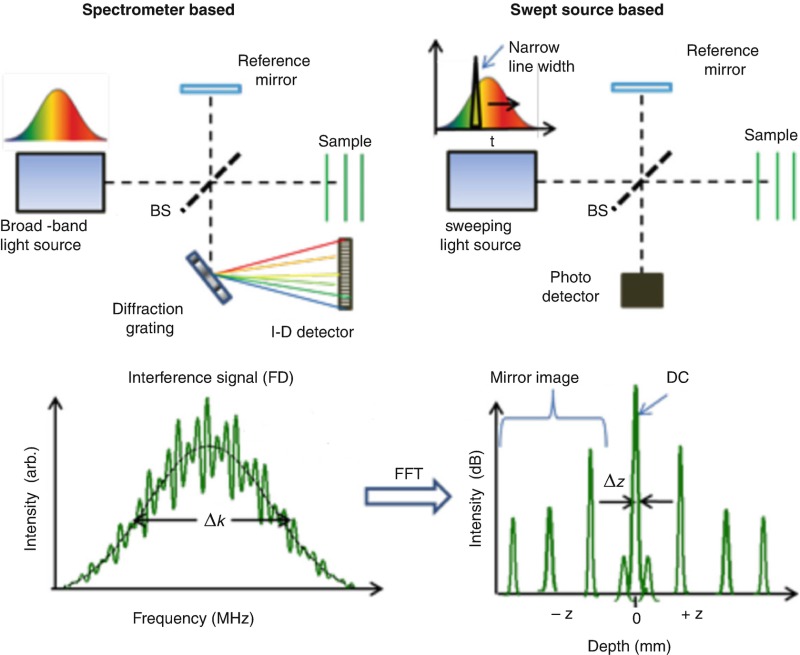

SD-OCT（左）及SS-OCT（右）原理圖
